Замена контейнера для отработанных чернил на Epson L810/L850 (поглотителя чернил, памперса, абсорбера, губки)

Замена контейнера для отработанных чернил на Epson L810/L850 (поглотителя чернил, памперса, абсорбера, губки)

Порядок действий:

1. Откручиваем правый винт фиксации стола сканера и винт фиксации нижней крышки, расположенный с левой стороны.

20250120_211300.jpg 20250120_211321.jpg

2. Снимаем входной лоток для бумаги, для этого слегка отгибаем его фиксатор.


3. Снимаем защитный кожух шлейфа сканера.


4. Откручиваем винты крепления нижней крышки.


5. Поддеть с фронтальной стороны под панелью управления, защелки нижней крышки, с правой и левой стороны и слегка приподнять крышку.

20250120_211716.jpg 20250120_211744.jpg

6. Снять стол сканера с петель и удерживая его в вертикальном положении, открутить оставшиеся винты нижней крышки.




7. Удерживая стол сканера в вертикальном положении снять нижнюю крышку и одеть стол сканера на петли. Или отключив шлейф и провода отсоединить стол сканера от корпуса.


8. На фронтальной панели открыть крышку доступа к шлангу слива отработанный чернил и отключить его.

20250120_212255.jpg 20250120_212344.jpg


9. Открутить два винта металлической планки и извлечь ее.


10. Чтобы отделить контейнер, необходимо, получить доступ к винту крепления. Для этого нужно переместить каретку в сторону.
11. Для разблокировки каретки необходимо провернуть шестерни привода до момента открытия рычага блокировки. Далее переместить каретку в сторону.

20250120_212601.jpg 20250120_212630.jpg

12. Откручиваем винты крепления контейнера и вынимаем его.




13. Производим замену контейнера в сборе или впитывающего материала.


14. Сборку выполнить в обратном порядке.
Подробнее
Замена контейнера для отработанных чернил на Epson L800/L805/T50/P50/R280/R285/R290/R295 (поглотителя чернил, памперса, абсорбера, губки)

Замена контейнера для отработанных чернил на Epson L800/L805/T50/P50/R280/R285/R290/R295 (поглотителя чернил, памперса, абсорбера, губки)

Порядок действий:

1. Снимаем входной лоток для бумаги, для этого слегка отгибаем его фиксатор.


2. Откручиваем два шурупа расположенных сзади корпуса принтера.


3. Откручиваем два верхних шурупа расположенных под крышкой.


4. Снимаем верхнюю часть корпуса принтера.


5. Снимаем лючок расположенный с задней правой части принтера и отключаем сливной шланг от контейнера.



6. Далее отводим в сторону каретку для этого необходимо слегка провернуть шестерни валов подачи до тех пор пока не откроется рычаг блокировки каретки ( указанный на изображении)

20250120_201204.jpg 20250120_201221 (1).jpg

7. Снимаем с двигателя ремень каретки.


8. Откручиваем и снимаем двигатель.


9. Откручиваем два шурупа крепления контейнера.

20250120_201514.jpg 20250120_201641.jpg


10. Отсоединяем от контейнера и отводим в сторону сливной шланг.


11. Извлекаем контейнер и меняем впитывающий материал или контейнер в сборе.




12. Сборку выполнить в обратном порядке.
Подробнее
Замена контейнера для отработанных чернил на Epson L3151 (поглотителя чернил, памперса, абсорбера, губки)

Замена контейнера для отработанных чернил на Epson L3151 (поглотителя чернил, памперса, абсорбера, губки)

Порядок действий:
1. Откручиваем декоративную крышку, находящуюся с задней правой стороны принтера и снимаем её.

20250120_093912 (1).jpg

 2. Отвинчиваем шуруп в нижней части контейнера.

3. Для снятия контейнера с направляющих необходимо приложить небольшое усилие для того чтобы защелка открылась.

4. Заменить поглощающий материал или сам контейнер.




5. Сборку выполнить в обратном порядке.

Подробнее
Замена сервисной станции HP DesignJet 100/110/111/120/130

Замена сервисной станции HP DesignJet 100/110/111/120/130

Порядок действий:

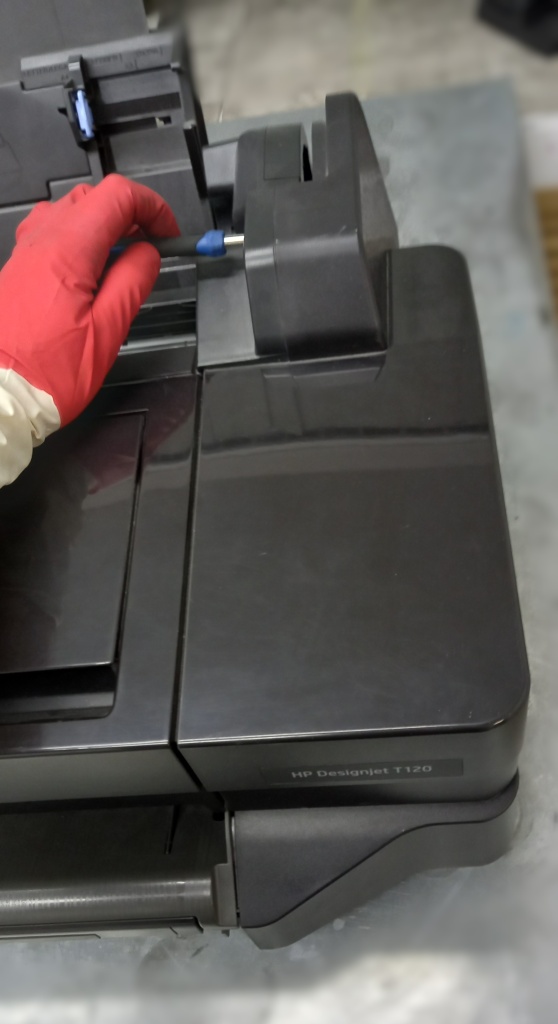

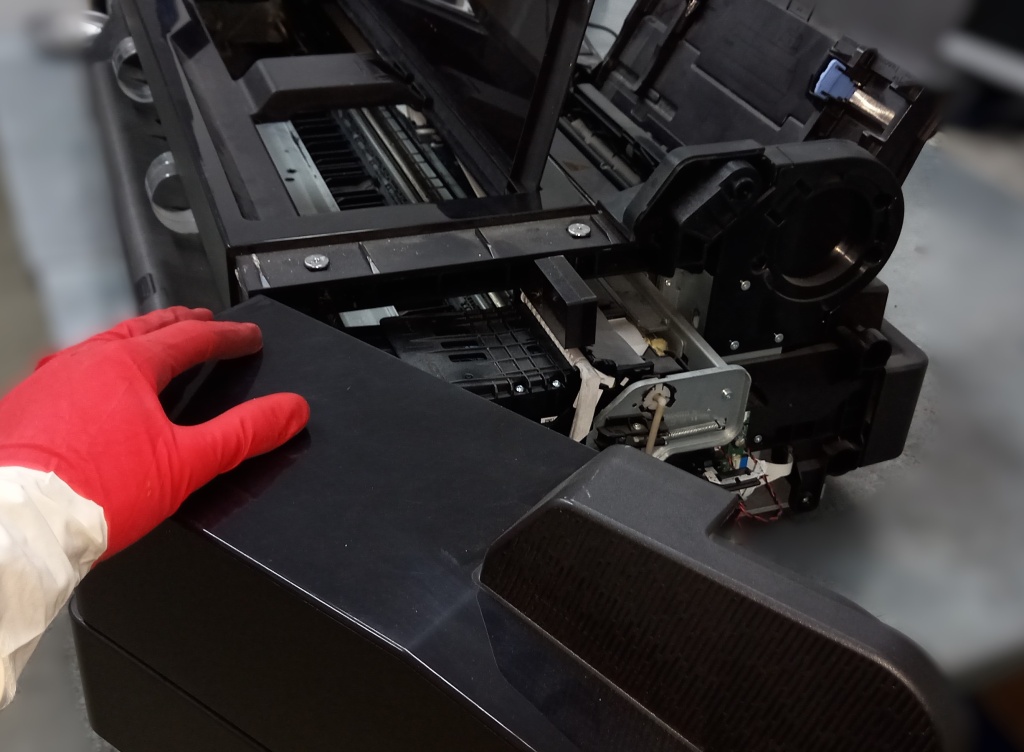

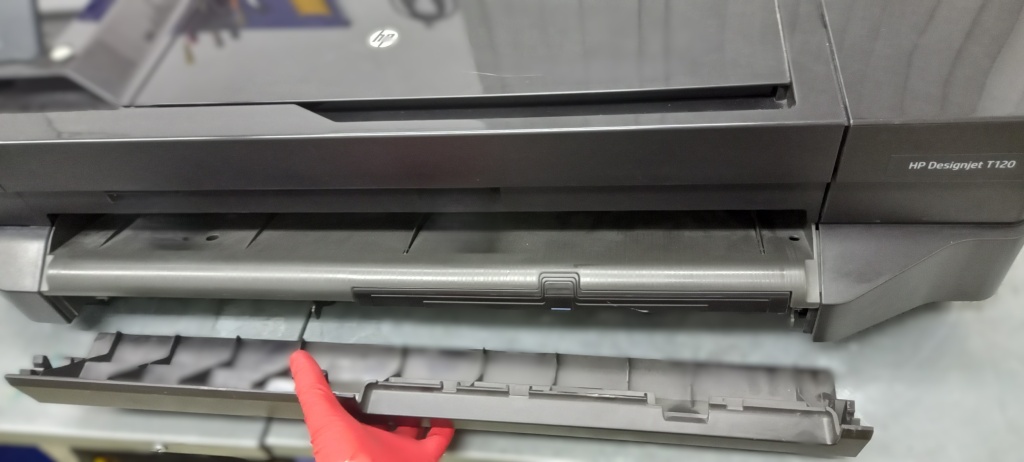

1. Открутить два болта крепления защитной крышки и снять её.
2. Извлечь все разъёмы.
3. Освободить шлейф печатающей головки.

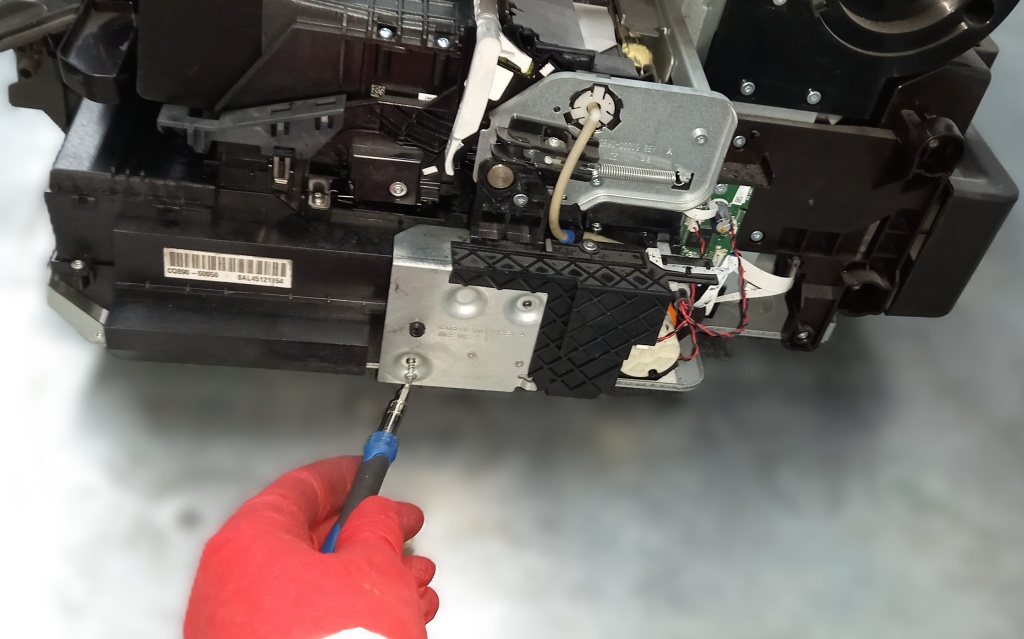

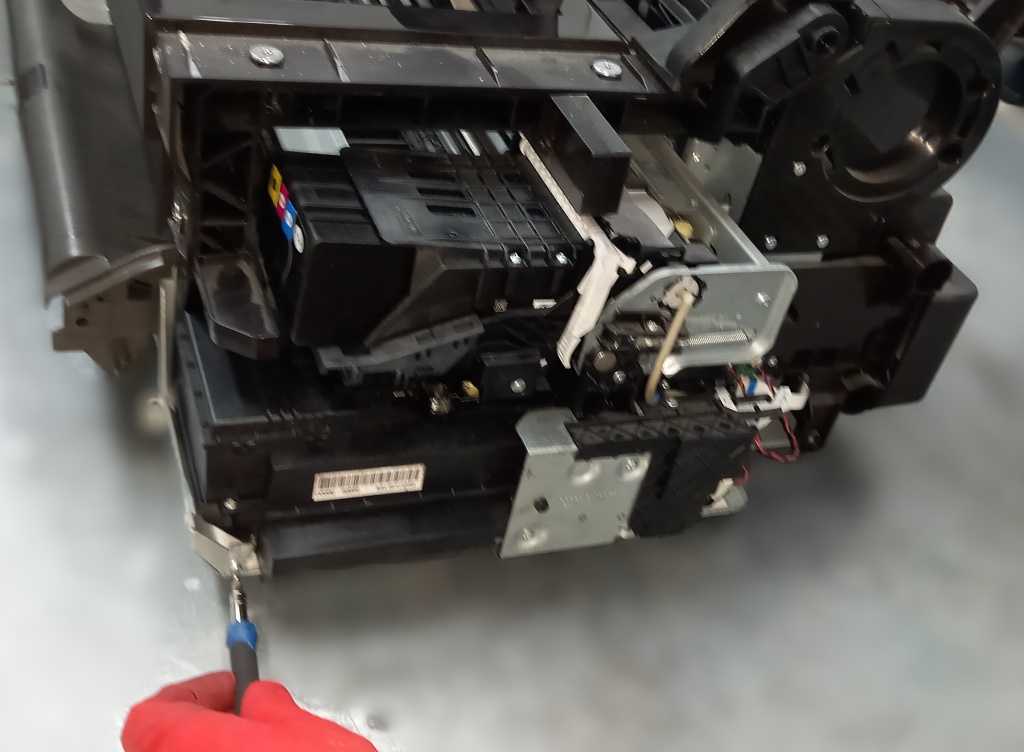

4. Открутить 4 болта крепления блока питания и платы управления.
5. Снять плату питания и управления, сдвинув их по нижним направляющим.

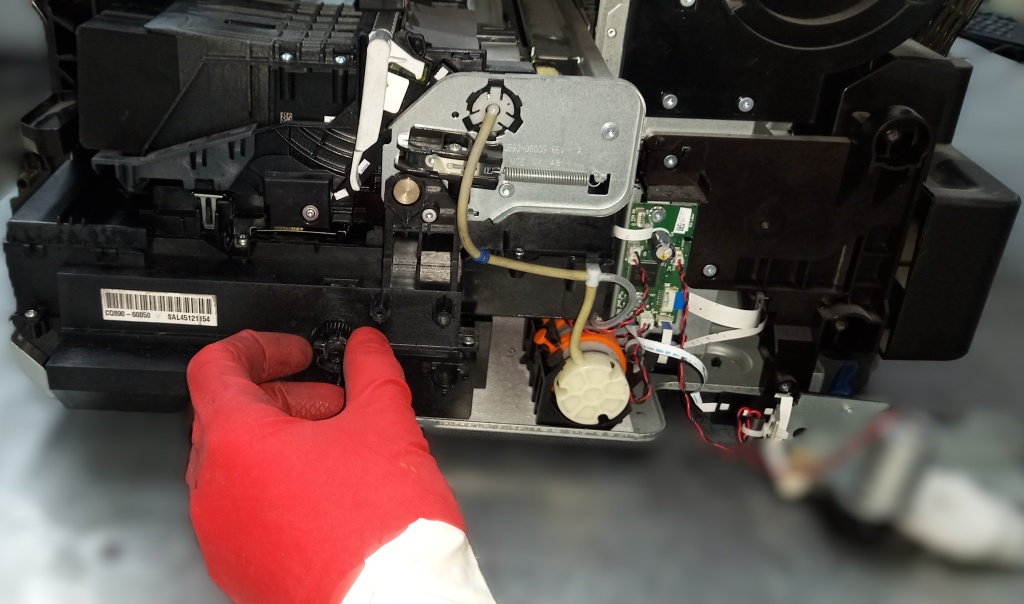

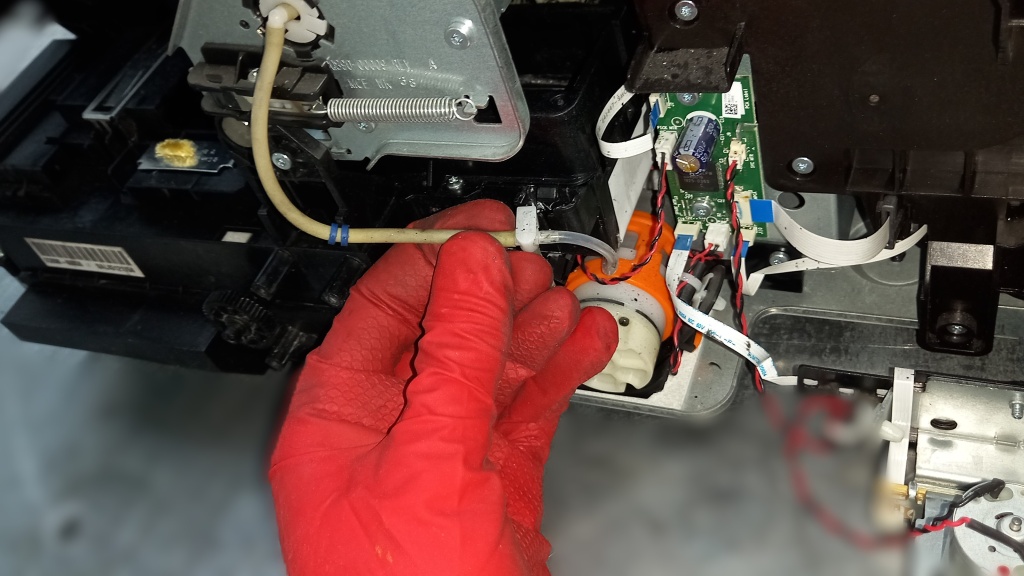

6. Освободить крепление сервисной станции, отсоединив держатель энкодерной ленты от вала каретки.
7. Отделить разъём блока питания от рамы, поддевая его фиксаторы с обратной стороны.

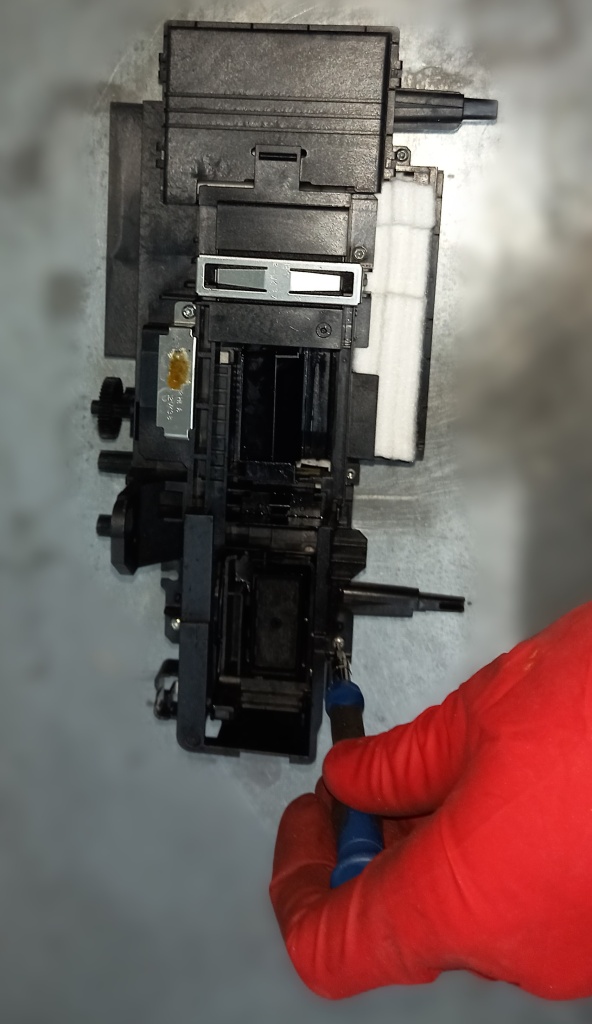

8. Отсоединить разъём сервисной станции.

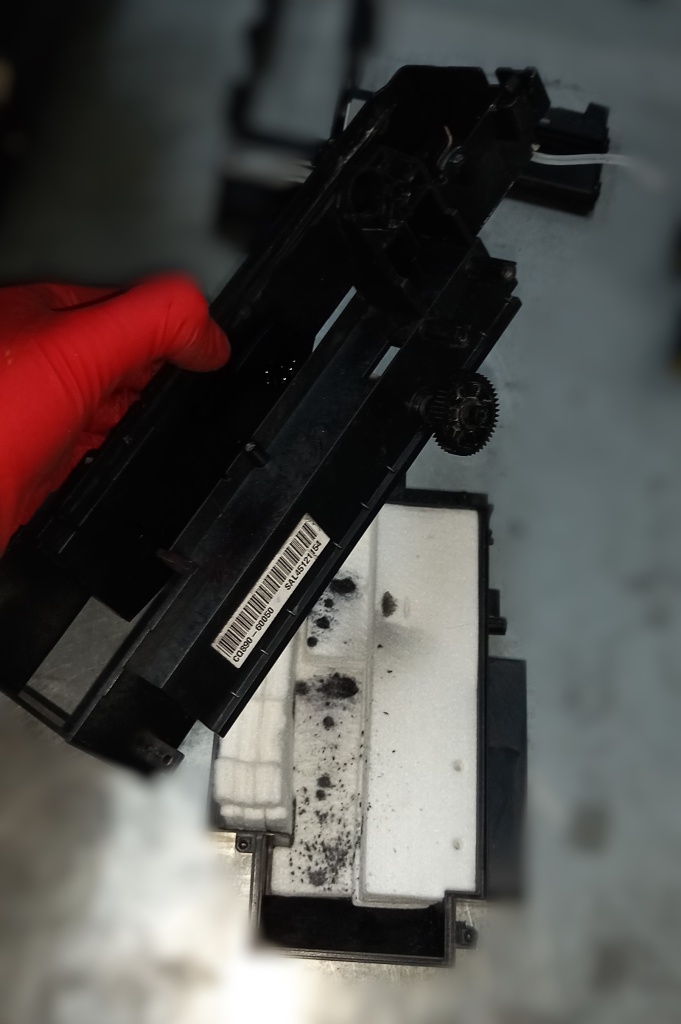

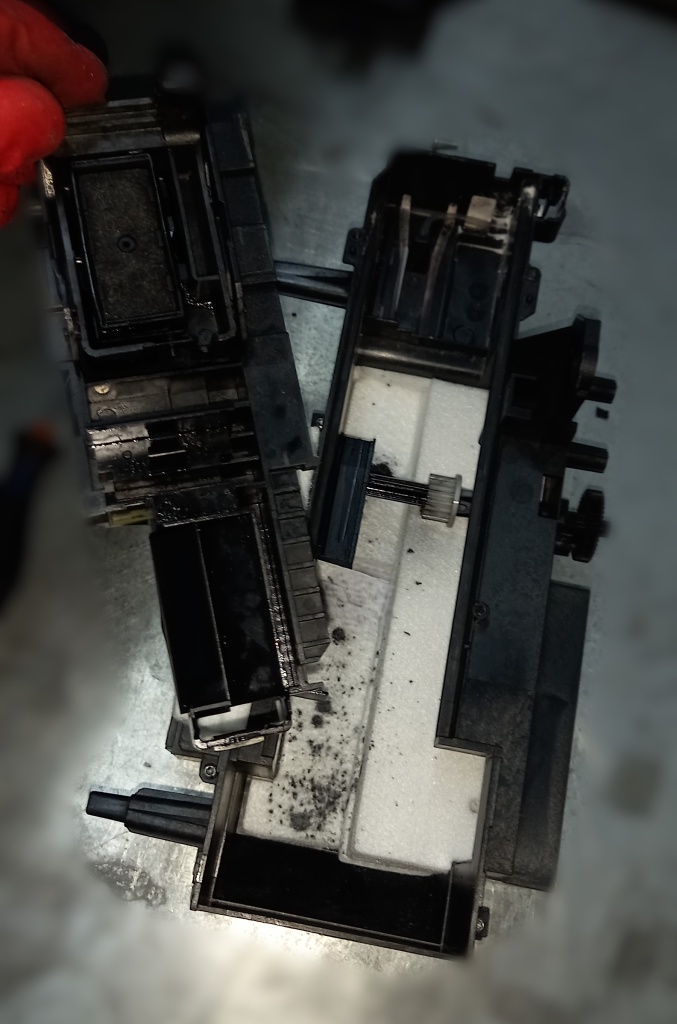

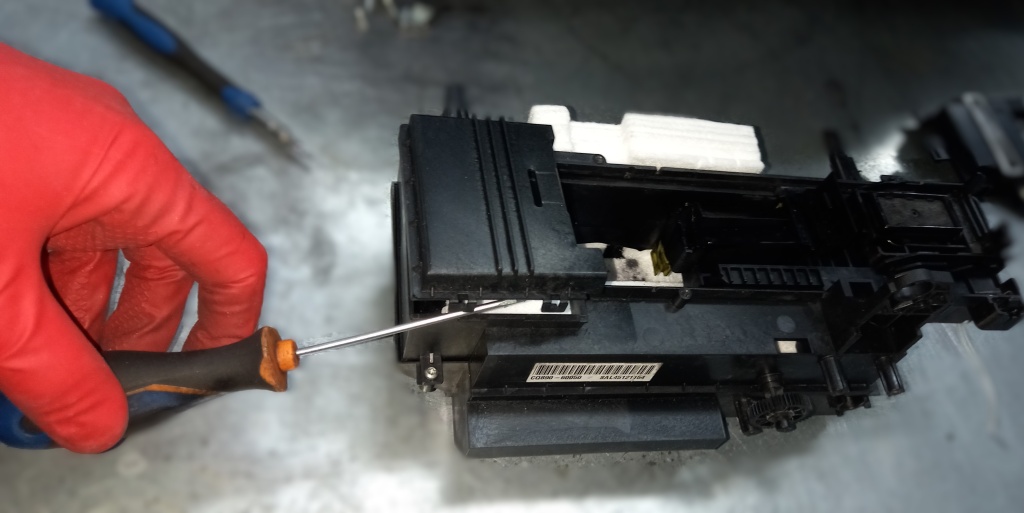

9. Извлечь сервисную станцию.
10. Сборку произвести в обратном порядке.
Подробнее
Замена вала захвата бумаги HP Designjet 100/110/111/120/130

Замена вала захвата бумаги HP Designjet 100/110/111/120/130

Порядок действий:

1. Откручиваем металлический усилитель рамы.


 2. Откручиваем пластиковые держатели на нижней части.


3. В верхней части откручиваем пластиковые держатели и винты крепления рамы.


   4. Откручиваем болты фиксации вала каретки.


 5. Извлекаем пластиковые держатели.


 6. С левой и правой стороны вала захвата разблокировать фиксаторы, слегка подогнув их и сдвинуть в открытое положение.

7. Приподняв верхнюю часть рамы, равномерно извлечь вал захвата.

8. Произвести сборку в обратном порядке.

Подробнее
Замена (насадок) ролика захвата HP Ink Tank 315/319/410/415

Замена (насадок) ролика захвата HP Ink Tank 315/319/410/415

Порядок действий:

1. Поддеть фиксатор ролика захвата.
 2. Удерживая фиксатор в приподнятом положении, сдвинуть приводной вал до упора.

 3. Извлечь ролик захвата.
20241210_154815 (1).jpg
4. Заменить резиновые насадки или ролик в сборе.
5. Произвести сборку в обратном порядке.
