Порядок действий:

1. На кнопочной панели управления нажать клавишу с надписью "Меню"



2. Выбрать пункт "Информация об устройстве"



3. В предложенном меню выбрать "Сброс фотобарабана" затем удерживать кнопку "ок" не менее трх секунд до появления команды "сброс/выход"




4. Активируем команду сброс нажатием кнопки "вверх"




5. Счётчик фотобарабана сброшен.

Порядок действий:

1. На сенсорной панели управления выбрать пункт "Настройки"



  2. Далее выбрать пункт "Все настройки"



3. Затем выбираем раздел "Информация об устройстве" следом нажимаем пункт "Ресурс деталей" в котором отражена информация о ресурсе фотобарабана.



4. На цифровой сенсорной консоли нажать и удерживать кнопку с символом # не менее 5 секунд до появления надписи "Фотобарабан"



5. Нажимаем надпись "Фотобарабан"



6. В появившемся запросе "Заменить фотобарабан?" подтвердить замену нажатием "Да"




7. Нажать кнопку с изображением домика, для возврата в главное меню.

Порядок действий:

1. Снимаем нижнюю корпусную крышку.




2. Снимаем правую боковую крышку. Для этого откручиваем шурупы в указанный местах, и отсоединяем крышку.



3. Откручиваем винты крепления сервисной станции.



4. Откручиваем шурупы крепления редуктора сервисной станции и отводим его в сторону.



5. Освобождаем и отводим в сторону каретку. Для того чтобы освободить каретку, необходимо вращать указанную шестерню до того момента, когда каретку можно свободно отвести в сторону.



6. Отсоединяем тройник от сервисной станции.



  7. Откручиваем верхнее крепление станции.



  8. Вынимаем сервисную станцию для замены или восстановления.


9. Для восстановления станции необходимо произвести ее разборку чистку, смазку и замену впитывающего материала.
10. Для разборки станции откручиваем шуруп и снимаем верхнюю крышку.



11. Поддев фиксаторы снимаем защитный пыльник.



12. Далее снимаем единым узлом, каппу с ракелем.



13. Затем откручиваем следующую крышку с приводной шестерней в сборе и снимаем ее.


14. Получив доступ к впитывающему материалу, меняем его.

15. Сборку производим в обратном порядке.

Порядок действий:

1. Откручиваем правый винт фиксации стола сканера и винт фиксации нижней крышки, расположенный с левой стороны.



2. Снимаем входной лоток для бумаги, для этого слегка отгибаем его фиксатор.



3. Снимаем защитный кожух шлейфа сканера.



4. Откручиваем винты крепления нижней крышки.



5. Поддеть с фронтальной стороны под панелью управления, защелки нижней крышки, с правой и левой стороны и слегка приподнять крышку.



6. Снять стол сканера с петель и удерживая его в вертикальном положении, открутить оставшиеся винты нижней крышки.





7. Удерживая стол сканера в вертикальном положении снять нижнюю крышку и одеть стол сканера на петли. Или отключив шлейф и провода отсоединить стол сканера от корпуса.



8. На фронтальной панели открыть крышку доступа к шлангу слива отработанный чернил и отключить его.




9. Открутить два винта металлической планки и извлечь ее.



10. Чтобы отделить контейнер, необходимо, получить доступ к винту крепления. Для этого нужно переместить каретку в сторону.
11. Для разблокировки каретки необходимо провернуть шестерни привода до момента открытия рычага блокировки. Далее переместить каретку в сторону.



12. Откручиваем винты крепления контейнера и вынимаем его.





13. Производим замену контейнера в сборе или впитывающего материала.



14. Сборку выполнить в обратном порядке.

Порядок действий:

1. Снимаем входной лоток для бумаги, для этого слегка отгибаем его фиксатор.



2. Откручиваем два шурупа расположенных сзади корпуса принтера.



3. Откручиваем два верхних шурупа расположенных под крышкой.



4. Снимаем верхнюю часть корпуса принтера.



5. Снимаем лючок расположенный с задней правой части принтера и отключаем сливной шланг от контейнера.





6. Далее отводим в сторону каретку для этого необходимо слегка провернуть шестерни валов подачи до тех пор пока не откроется рычаг блокировки каретки ( указанный на изображении)



7. Снимаем с двигателя ремень каретки.



8. Откручиваем и снимаем двигатель.



9. Откручиваем два шурупа крепления контейнера.




10. Отсоединяем от контейнера и отводим в сторону сливной шланг.



11. Извлекаем контейнер и меняем впитывающий материал или контейнер в сборе.






12. Сборку выполнить в обратном порядке.

Порядок действий:
1. Откручиваем декоративную крышку, находящуюся с задней правой стороны принтера и снимаем её.




 2. Отвинчиваем шуруп в нижней части контейнера.


3. Для снятия контейнера с направляющих необходимо приложить небольшое усилие для того чтобы защелка открылась.


4. Заменить поглощающий материал или сам контейнер.







5. Сборку выполнить в обратном порядке.

Порядок действий:

1. Открутить два болта крепления защитной крышки и снять её.

2. Извлечь все разъёмы.

3. Освободить шлейф печатающей головки.


4. Открутить 4 болта крепления блока питания и платы управления.

5. Снять плату питания и управления, сдвинув их по нижним направляющим.

6. Освободить крепление сервисной станции, отсоединив держатель энкодерной ленты от вала каретки.

7. Отделить разъём блока питания от рамы, поддевая его фиксаторы с обратной стороны.

8. Отсоединить разъём сервисной станции.


9. Извлечь сервисную станцию.

10. Сборку произвести в обратном порядке.

Порядок действий:

1. Откручиваем металлический усилитель рамы.



 2. Откручиваем пластиковые держатели на нижней части.




3. В верхней части откручиваем пластиковые держатели и винты крепления рамы.



   4. Откручиваем болты фиксации вала каретки.



 5. Извлекаем пластиковые держатели.



 6. С левой и правой стороны вала захвата разблокировать фиксаторы, слегка подогнув их и сдвинуть в открытое положение.


7. Приподняв верхнюю часть рамы, равномерно извлечь вал захвата.

8. Произвести сборку в обратном порядке.

Порядок действий:

1. Поддеть фиксатор ролика захвата.

 2. Удерживая фиксатор в приподнятом положении, сдвинуть приводной вал до упора.



 3. Извлечь ролик захвата.


4. Заменить резиновые насадки или ролик в сборе.

5. Произвести сборку в обратном порядке.

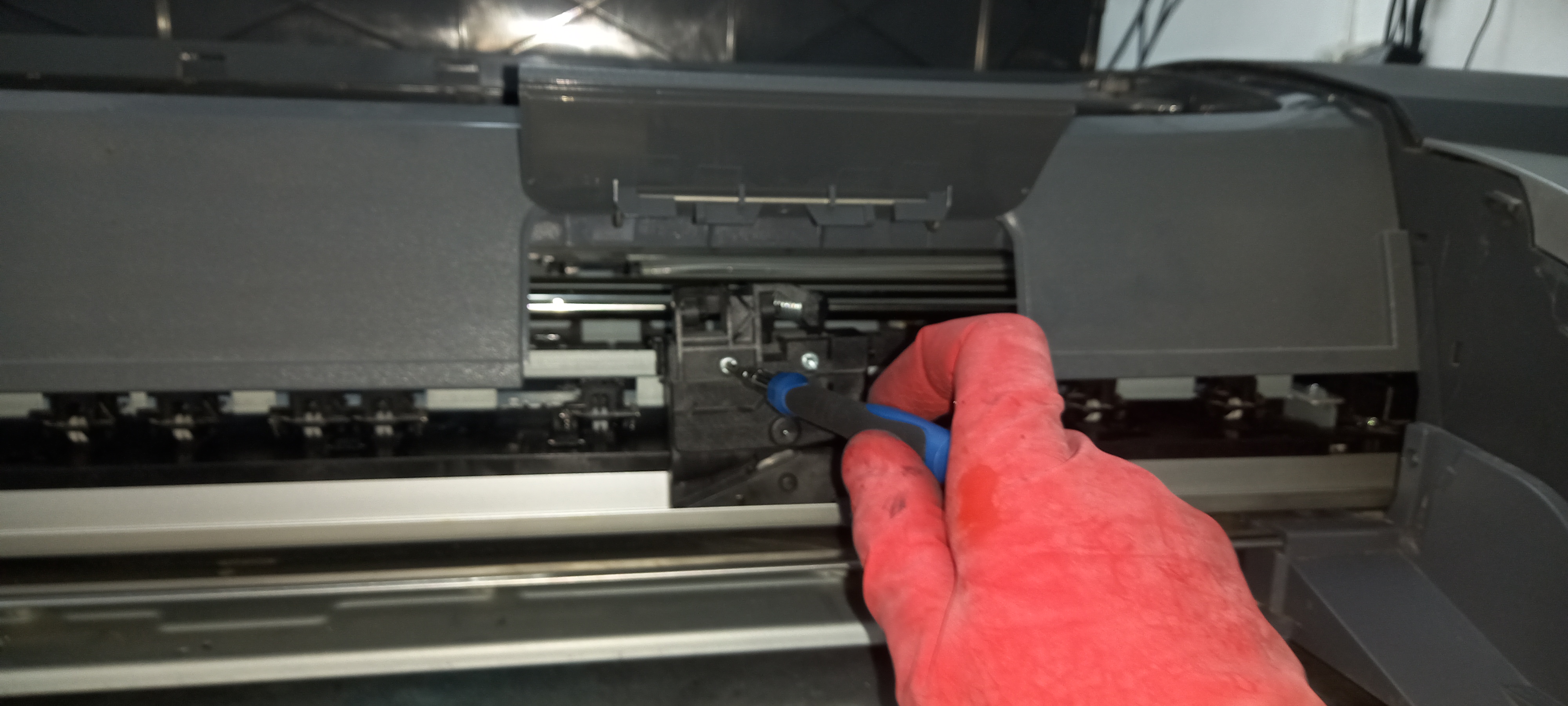

Порядок действий:

1. Переместить нож в технологическое отверстие, предназначенное для извлечения и замены.






2. Открутить два шурупа, расположенных на корпусе ножа.




3. Поддеть фиксатор ножа и разделить половины корпуса.





  4. Снять направляющую ножа.




5. Сборку выполнить в обратном порядке.

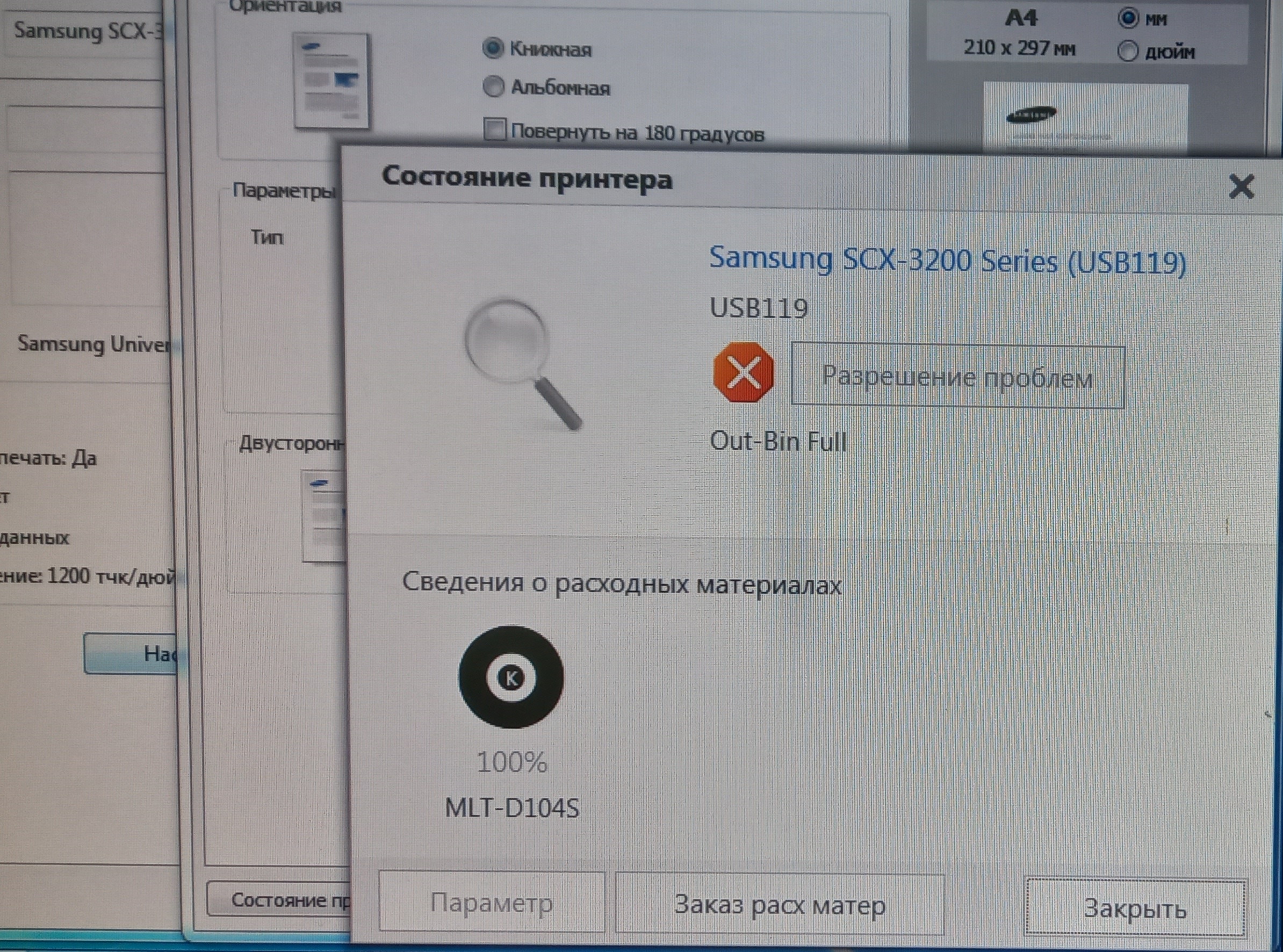

Ошибка: Out-Bin Full Сброс счетчика страниц Samsung SCX-3200/3205/3207






 Если цвет индикатора сигнализирует о критической ошибке и статус монитора указывает название ошибки "Out-Bin Full", необходимо выполнить операцию сброса счётчика страниц:

1. Вход в сервисный режим:
[+] [+] [Stop] [-] [-] [Stop] [Stop]

2. На дисплее должны появиться буквы «UC»


3. Кнопками «+» и «-» необходимо пролистать до значения «FC»

4. Нажать кнопку "Старт", на экране должно появиться 07

5. Ещё раз нажать "Старт"; произойдёт сброс счётчика, и принтер отключится.

6. После включения МФУ индикатор состояния загорится зелёным, подтверждая готовность к работе.
