Замена/восстановление сервисной станции HP T120/T125/T130/T520/T525/T530 (памперса, губки, абсорбера).
Порядок действий:
1. Снимаем нижнюю корпусную крышку.
2. Снимаем правую боковую крышку. Для этого откручиваем шурупы в указанный местах, и отсоединяем крышку.
3. Откручиваем винты крепления сервисной станции.
4. Откручиваем шурупы крепления редуктора сервисной станции и отводим его в сторону.
5. Освобождаем и отводим в сторону каретку. Для того чтобы освободить каретку, необходимо вращать указанную шестерню до того момента, когда каретку можно свободно отвести в сторону.
6. Отсоединяем тройник от сервисной станции.
7. Откручиваем верхнее крепление станции.
8. Вынимаем сервисную станцию для замены или восстановления.
9. Для восстановления станции необходимо произвести ее разборку чистку, смазку и замену впитывающего материала.
10. Для разборки станции откручиваем шуруп и снимаем верхнюю крышку.
11. Поддев фиксаторы снимаем защитный пыльник.
12. Далее снимаем единым узлом, каппу с ракелем.
13. Затем откручиваем следующую крышку с приводной шестерней в сборе и снимаем ее.

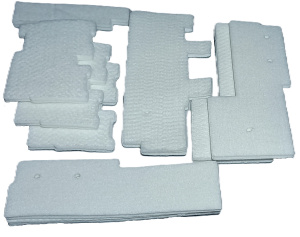

14. Получив доступ к впитывающему материалу, меняем его.
15. Сборку производим в обратном порядке.
